 銅泵頭 |
 可選液壓驅動 |
 15W-40 油量0.5L |
 皮帶輪鏈接 |
 電機直連 |
 銅材質或鋁合金連桿 |
 陶瓷或噴瓷 |
|
 |
BOTUO.M 1450 rpm N version ?24mm ▼
| 型號 | 流量 |
壓力 |
功率 | 轉速 | 柱塞直徑 |
曲軸行程 | 重量 | 泵尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | ≈kg | mm | |
| BML0310 | 3 | 0.79 | 100 | 1450 | 1 | 0.75 | 1450 | 18 | 3 | 6.2 | 243*192*130 |
| BML0510 | 5.5 | 1.45 | 100 | 1450 | 1.5 | 1.1 | 1450 | 18 | 5 | 6.2 | 243*192*130 |
| BML0818 | 7.5 | 1.98 | 180 | 2610 | 4 | 3 | 1450 | 18 | 7 | 6.2 | 243*192*130 |
| BML1218 | 11 | 2.91 | 180 | 2610 | 5.5 | 4 | 1450 | 18 | 10 | 6.2 | 243*192*130 |
| BML1525 | 15 | 3.96 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 14 | 6.2 | 243*192*130 |
| BML1910 | 19 | 5.02 | 100 | 1450 | 5.5 | 4 | 1450 | 20 | 14 | 6.2 | 243*192*130 |
 |
 |
BOTUO.M 3400 rpm C version ?19.5mm ▼
| 型號 | 流量 |
壓力 |
功率 | 轉速 | 柱塞直徑 |
曲軸行程 | 泵凈量 | 泵尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kkg | mm | |
| BMV1218 | 12 | 3.17 | 180 | 2610 | 6.5 | 4 | 3400 | 15 | 6.5 | 6.5 | 222*200*140.5 |
| BMV1318 | 13 | 3.43 | 180 | 2610 | 6.5 | 4 | 3400 | 15 | 7 | 6.5 | 222*200*140.5 |
|
 |
BOTUO.M 1450 rpm C version ?24mm ▼
| 型號 | 流量 |
壓力 |
功率 | 轉速 | 柱塞直徑 |
曲軸行程 | 重量 | 泵尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | ≈kg | mm | |
| BML0310 | 3 | 0.79 | 100 | 1450 | 1 | 0.75 | 1450 | 18 | 3 | 6.2 | 243*192*130 |
| BML0510 | 5.5 | 1.45 | 100 | 1450 | 1.5 | 1.1 | 1450 | 18 | 5 | 6.2 | 243*192*130 |
| BML0818 | 7.5 | 1.98 | 180 | 2610 | 4 | 3 | 1450 | 18 | 7 | 6.2 | 243*192*130 |
|
 |
BOTUO.M 1450 rpm C version ?28mm ▼
| 型號 | 流量 |
壓力 |
功率 | 轉速 | 柱塞直徑 |
曲軸行程 | 重量 | 尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kg | mm | |
| BML0818 | 8 | 2.11 | 180 | 2610 | 4 | 3 | 1450 | 18 | 7 | 6.5 | 243.1*196.5*124 |
| BML1218 | 11 | 2.91 | 180 | 2610 | 5.5 | 4 | 1450 | 18 | 10 | 6.5 | 243.1*191.5*130 |
| BML1318 | 13 | 3.43 | 150 | 2175 | 13 | 7.5 | 1450 | 18 | 12 | 6.5 | 243.1*175.5*155 |
| BML1325 | ?13 | 3.43 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 12 | 6.5 | 243.1*191.5*130 |
| BML1518 | 15 | 3.96 | 180 | 2610 | 8 | 5.4 | 1450 | 18 | 14 | 6.5 | 243.1*191.5*130 |
| BML1525 | 15 | 3.96 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 14 | 6.5 | 243.1*218.5*130 |
| BML1910 | 19 | 5.02 | 100 | 1450 | 5.5 | 4 | 1450 | 20 | 14 | 6.5 | 243.1*191.5*169 |
 |
 |
BOTUO.M 3400 rpm C version ?25.4mm ▼
| 型號 | 流量 |
壓力 |
功率 | 轉速 | 柱塞直徑 |
曲軸行程 | 泵凈量 | 泵尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kkg | mm | |
| BMV1825 | 18 | 4.76 | 250 | 3625 | 13 | 9 | 3400 | 18 | 7 | 6.5 | 243.1*227.5*150.5 |
 |
 |
BOTUO.M 1450 rpm C version ?18mm ▼
| 型號 | 流量 |
壓力 |
功率 | 轉速 | 柱塞直徑 |
曲軸行程 | 重量 | 尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kg | mm | |
| BML1210 | 11 | 2.91 | 100 | 1450 | 3 | 2.2 | 1450 | 18 | 10 | 6.5 | 243.1*191.5*130 |
| BML1510 | ?15 | 3.96 | 100 | 1450 | 4 | 3 | 1450 | 18 | 14 | 6.5 | 243.1*191.5*130 |
 |
 |
BOTUO.M 1450 rpm C version ?24mm ▼
| 型號 | 流量 |
壓力 |
功率 | 轉速 | 柱塞直徑 |
曲軸行程 | 重量 | 尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kg | mm | |
| BML1218 | 11 | 2.91 | 180 | 2610 | 5.5 | 4 | 1450 | 18 | 10 | 6.5 | 243.1*191.5*130 |
| BML1315 | 13 | 3.43 | 150 | 2175 | 5.5 | 4 | 1450 | 18 | 12 | 6.5 | 243.1*175.5*155 |
| BML1518 | 15 | 3.96 | 180 | 2610 | 4 | 3 | 1450 | 18 | 14 | 6.5 | 243.1*191.5*130 |
| BML1910 | 19 | 5.02 | 100 | 1450 | 5.5 | 4 | 1450 | 20 | 14 | 6.5 | 243.1*191.5*169 |
|
 |
BOTUO.M 1450 rpm C version ?28mm ▼
| 型號 | 流量 |
壓力 |
功率 | 轉速 | 柱塞直徑 |
曲軸行程 | 重量 | 尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kg | mm | |
| BML1325 | ?13 | 3.43 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 12 | 6.5 | 243.1*191.5*130 |
| BML1525 | 15 | 3.96 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 14 | 6.5 | 243.1*218.5*130 |
 F1法蘭 |
 F2法蘭 |
 F3法蘭 |
|
|
 F6法蘭 |
 F8法蘭 |
備注：1、根據需要鏈接不同的法蘭，不影響參數的變化 。
? ? ? ? ? 2、此款“V”代表高轉數，連接汽油機用。
? ? ? ? ? 3、具體尺寸以安裝尺寸圖為準。

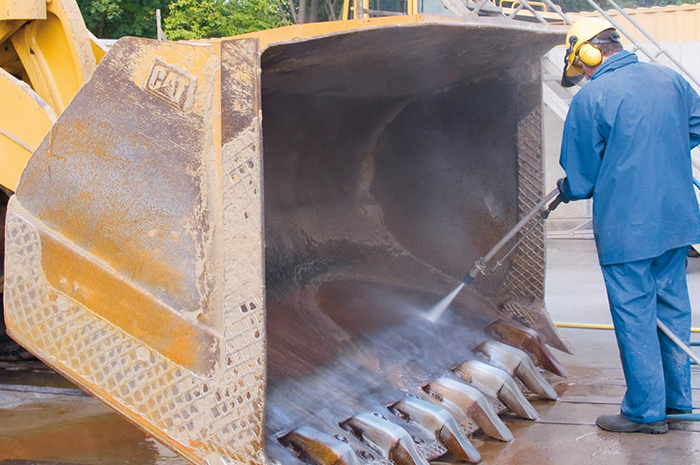

＋本裝置以常溫清水輸送，用于清洗或者噴霧行業等。
1、?鏈接方式可與電機、汽油機、液壓馬達直連，或彈性連軸器連接。
2、壓鑄鋁合金箱體，側蓋透明大油鏡，后蓋卸油口。
3、鍛壓黃銅泵頭可選鍍鎳泵頭，性價比高；噴瓷柱塞、陶瓷柱塞可選擇；雙道密封系統，泵頭選型多樣，可針對特種行業，海水、熱水皆可使用。
4、柱塞的運動是通過連桿與曲軸系統實現；高強度合金鋼曲軸，深溝球軸承與滾針軸承的匹配，保證了動力端運轉的穩定性。
5、進出水單向止回閥保證了液力端運轉高效。可拆卸單向閥螺栓，便于維護。

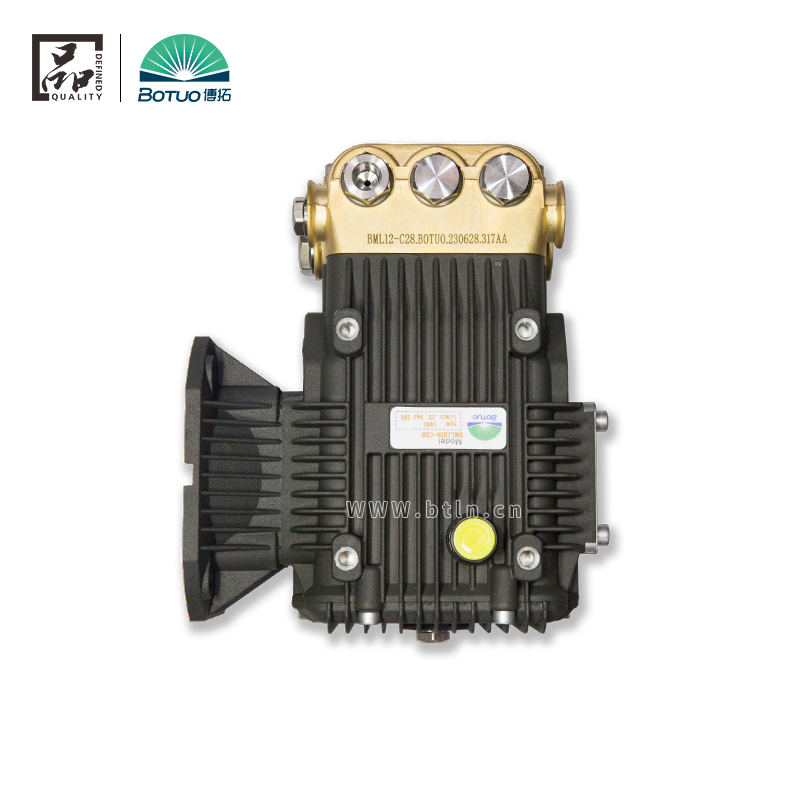

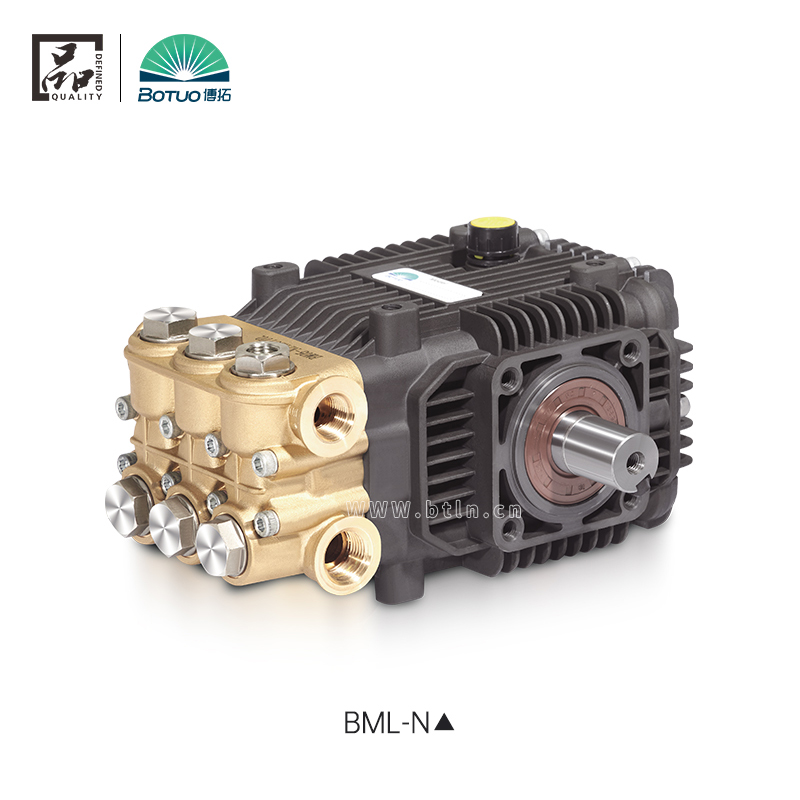

 BML-N▲ |

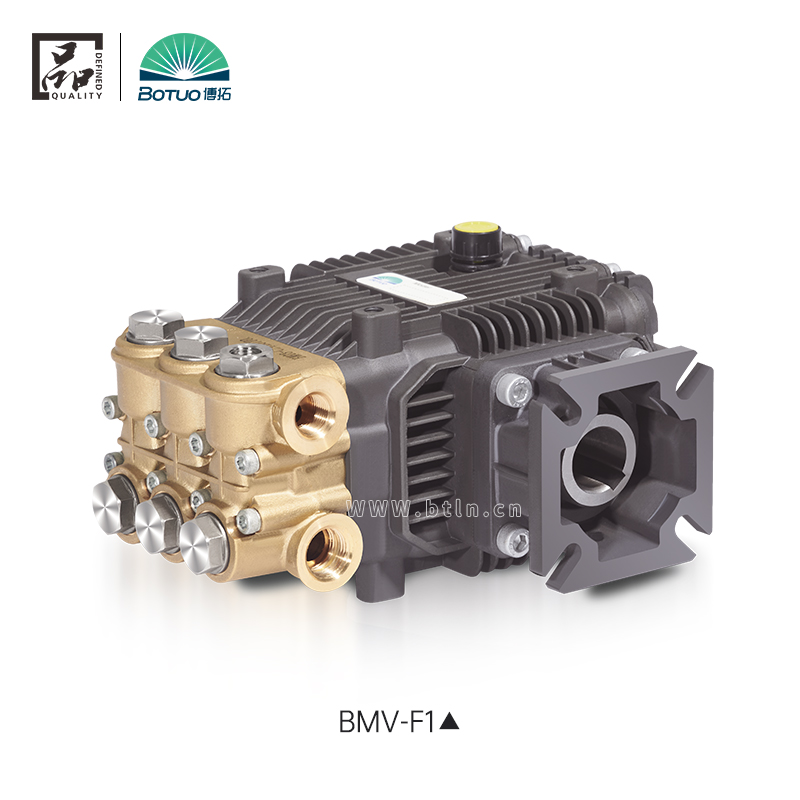

 BMV-F1▲ |

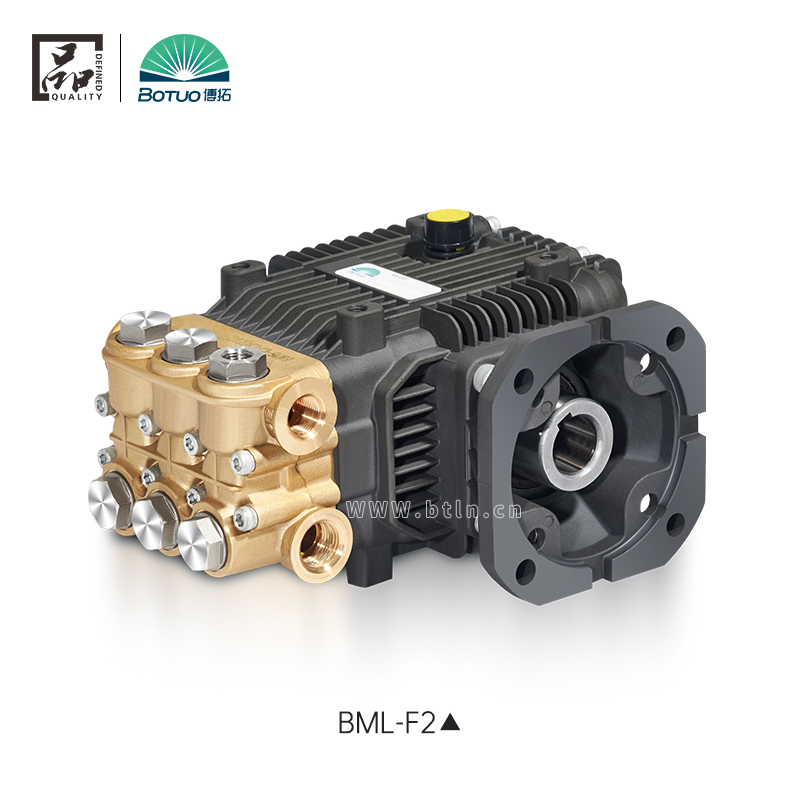

 BML-F2▲ |

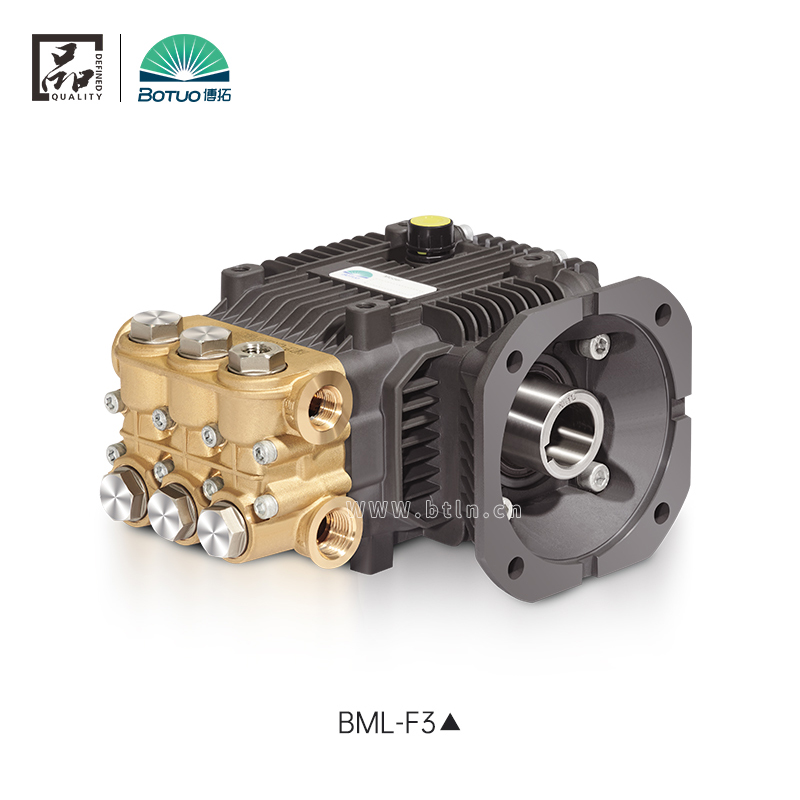

 BML-F3▲ |

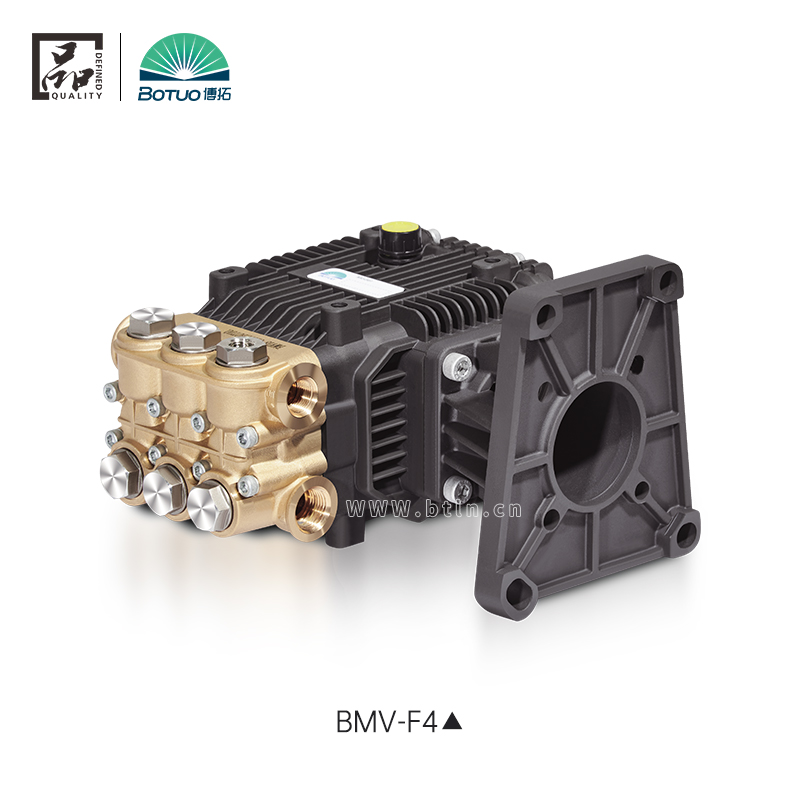

 BMV-F4▲ |

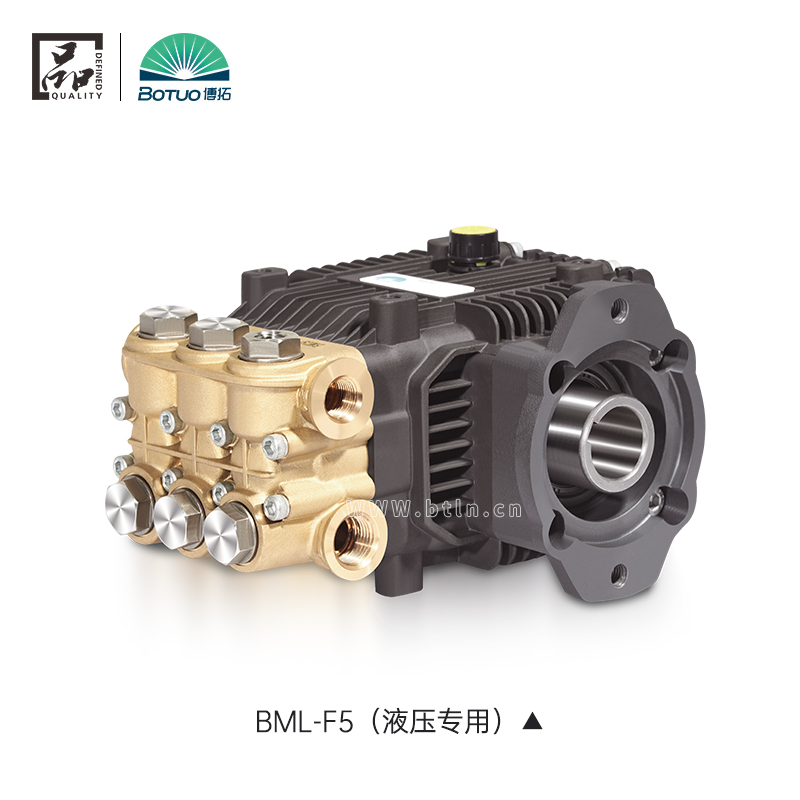

 BML-F5(液壓專用)▲ |

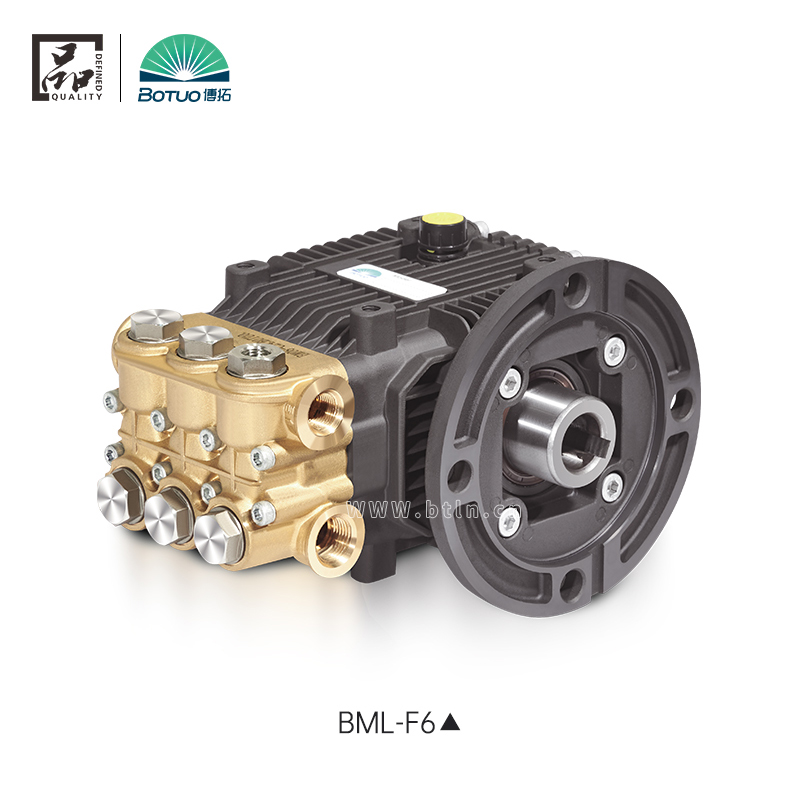

 BML-F6▲ |

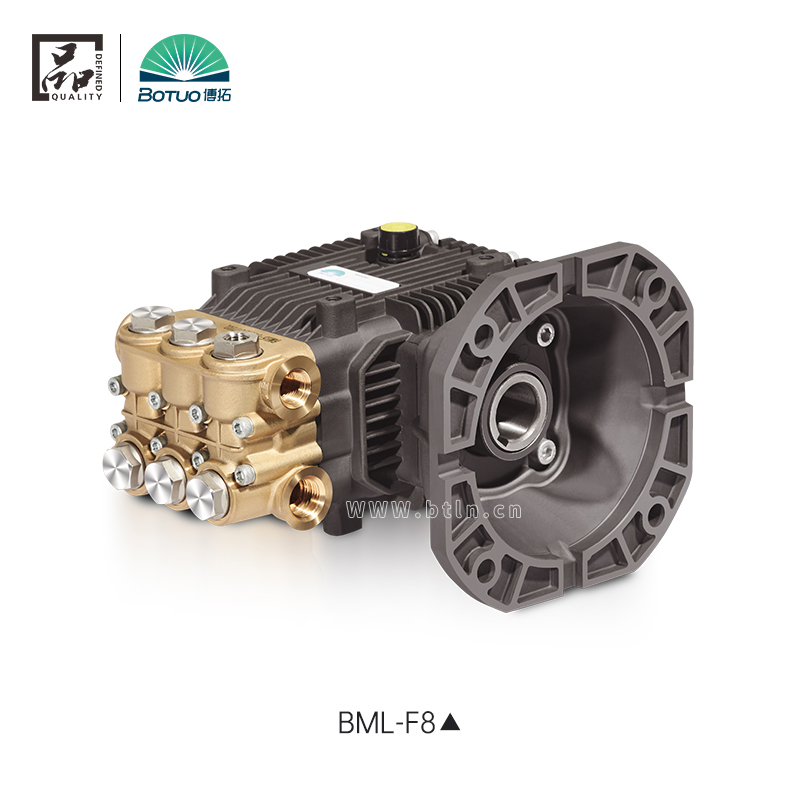

 BML-F8▲ |
F4法蘭
F5法蘭
